感謝東宏學長的提供與介紹。
因為前陣子，對這東西很陌生。
也沒有實際接觸過。
前幾個星期忙到發瘋，
應該做的也沒有執行。
所以，今天就來個幾篇跟工作上有關係的文章吧^^
熱回收機介紹:
一般冰水主機主要系統
可分為壓縮機、凝縮器、膨脹裝置、蒸發器四個重要元件,
而熱回收系統中除了既有的壓縮機、凝縮器、膨脹裝置與蒸發器之外,
添增了 熱回收器
熱回收器與凝縮器其中的差異在於工作溫度點不同.
一般凝縮器 入水30℃ 出水35℃,
而熱回收器 入水40℃ 出水45℃,

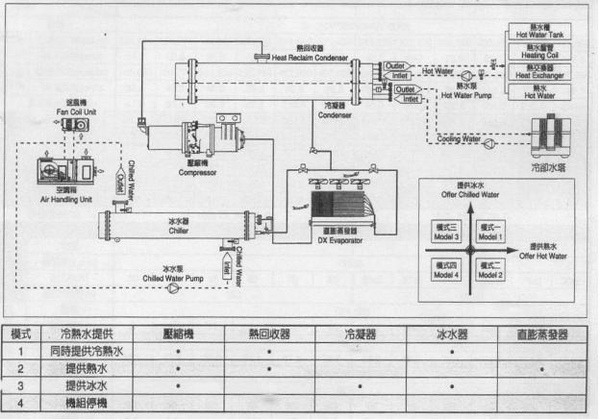

以下為熱回收主機的系統圖.
TRANE熱回收主機系統圖
熱回收器與凝縮器因工作溫度(凝縮溫度)不同
故在供水側上狀態也不一樣,

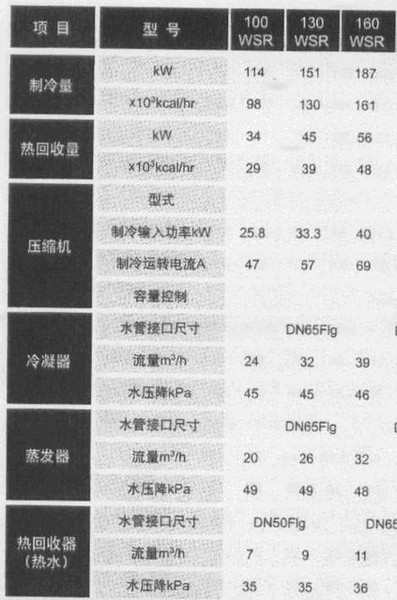

以上海瀚藝推出的WSR系列的規格表可看出
|
製冷量:114kw而熱回收量34kW 凝縮器水量24m3/h； |

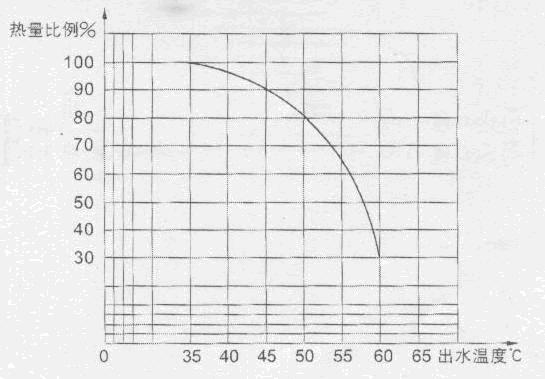

可回收熱量與供水溫度關係圖:
雖然熱回收是借由原本凝縮器所排出的熱量,
但由於出水溫度的需求,決定可回收的熱量,
由下表可得知,
出水溫度35℃可回收量為100%；
而出水溫度提升至60℃ 時可回收量降為30％
※在熱回收量的標式各家廠商不一,
大都以凝縮器散熱量為主,
但很少有說明出水溫度與熱回收量的關係.
至於主機側耗電量視為冷房耗電量就可.
